Chapitre I: Préparation de l’emplacement et calculs

Soixante mètres cubes

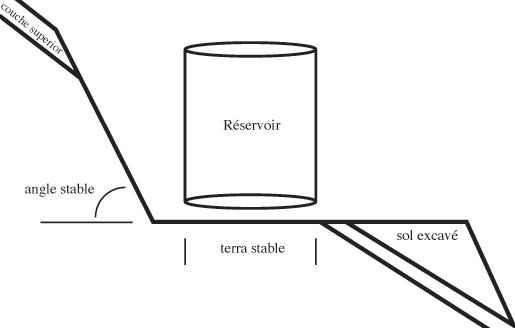

Assez de place pour la fabrication est également une considération importante, particulièrement du côté ascendant. Rendez l’emplacement assez grand ainsi la saleté et les roches ne tomberont pas dans l’armature en acier. Les gravats empêtrés dans la structure sont un problème à éviter pendant la construction.

La zone composée de la terre excavée est un bon endroit pour la fin de la voie d’accès et pour stockage des matériaux. Si c’est une grand réservoir et la terre excavée est un tas tres important, il ya un fort danger endommagement pendant une année d’inondation. Pour eviter le probléme, compactez cette terre pour assurer stabiuté et sûreté.

Volume Calculations:

The following example is for a tank of sixty cubic meters; height is 2.13 meters.

πr²(2.13) = 60 cubic meters (sixty thousand liters)

r² = 60 cubic meters ÷ (2.13 x 3.14) = 8.971 m²

r = radius = 3 meters

2r = diameter = d = 6 meters

Sixty cubic meters is used in this example because many ferrocement tanks have been Soixante mètres cubes est employé dans cet exemple parce que beaucoup de réservoirs de ferrociment ont été construits de cette taille et il n’y a eu aucun problème, même après vingt-cinq à trente ans. Les réservoirs de cet âge dans la categorie 200 à 400 metre cube n’ont montré de même aucun problème. Il est légèrement plus difficile de construire deux cents mètre cubes. 400 mètres cubes est le commencement d’une projet de construction beaucoup plus lourd.

Calculs de force:

πd = 3.14 x 6 meters = circonférence = 1884 centimèters.

La pression sur un centimètre carré (kg/cm²) = la profondeur de 2,13 mètres = 0,213 kilogramme par centimètre carré

Ceci signifie qu’il y a 0,213 kilogramme de pression extérieure sur une zone d’un centimètre au fond du mur de réservoir. Puisque le mur est de 1884 centimètres autour, toute la force vers l’extérieur sur centimètre inférieur de mur est de 0,213 x 1884 = 401 kilogrammes.

La prochaine étape est de déterminer la force du mur car elle résiste à cette pression extérieure. Le plâtre cimenté est seulement considéré comme imperméabilisant pour l’acier pour ce calcul. On assume que toute la force est dans l’acier. Ajoutez les rives horizontales du fil soudé et des barres qui encerclent le tanque. Comptez le fil soudé et les barres de renforcement séparément puisqu’ils sont de différentes forces d’acier. Le renforcement de l’acier est de 3515 kilogrammes de résistance à la traction par centimètre carré et le fil soudé est 6328kg/cm².

Il y a cinq fils horizontaux et deux barres de renforcement dans les premiers trente centimètres en partant du plancher. Ignorez le fil soudé et plié qui monte et sort du plancher parce qu’il emerge a des angles differents. Le fil soudé standard est un fil de dix mesures sur 7,5 centimètres carres. Le fil de Dix mesures est d’un diamètre de 0,356 centimètre

πr² = 0,1 centimètre carré d’acier x cinq fils = 0,5 centimètre carré. Multipliez ceci par 6328 kilogrammes par centimètre carré = 3164 kilogrammes de résistance à la traction dans les 30 centimètres de mur du fond. Divisez par 30 pour calculer la force soudée de fil en centimètre moyen de mur. 3164 ÷ 30 = 105 kilogrammes, en moyenne, de résistance à la traction soudée horizontale de fil par centimètre vertical moyen de mur.

Le même calcul est fait pour deux encerclement horizontaux de barre #4 (1,25 centimètre).

πr² multiplié par 2 multiplié par 3515 kilogrammes de résistance à la traction par centimètre carré = 7030 kilogrammes de résistance à la traction dans la barre de renforcement, des 30 centimètres de mur. Divisez par 30 pour trouver la force moyenne d’un centimètre de mur. 7030 ÷ 30 = 234.

La force totale en acier du mur est de 234 + 105 kilogrammes = 339 kilogrammes de résistance à la traction dans l’acier. Il y a une barre #4 additionnelle dans la clef de plancher-à-mur qui apporte le chiffre en acier de force à 456 kilogrammes.

L’étape finale en comparant la résistance à la traction en acier à la force de l’eau est de tracer un cercle et de le diviser comme décrit ci-dessous.

Imaginez toute la force de l’eau comme concentrée dans une direction le long de la flèche B. Le petit cercle A est une ancre. La flèche B tire avec une force de 401 kilogrammes, qui est toute la force extérieure de l’eau sur le premier centimètre inférieur du mur (calculé ci-dessus).

Imaginez après que le mur de réservoir est infiniment fort sauf où la ligne CD coupe le réservoir dans la moitié. Aux points C et D le mur est la résistance à la traction des calculs en acier ; 456 kilogrammes à C et 456 kilogrammes à la force en acier de mur da D. Le total que l’eau doit casser est ainsi de 912 kilogrammes. La résistance à la traction en acier divisée par la force de l’eau est 912 ÷ 401 = 2,3 ; l’acier de mur est 2,3 fois plus fort que la force de l’eau.

Note 1: Le fil soudé sortant du plancher ajoute assez pour apporter le chiffre en acier de force presque 2,5 fois plus fort que la force de l’eau, supposant que tous les fils sont à 45 degrés.

Note 2 : Pour vous donner une idée à quel point le ferrociment est fort pour des structures autres que des réservoirs. Inversez la flèche B; poussez au lieu de tirez. Le ferrociment bien traité a facilement 550 kilogrammes de force de compression par centimètre carré. Si une ossature est de huit centimètres d’épaisseur, les points C et D ajouteraient 8800 kilogrammes aux 912 kilogrammes de force en acier. La flèche B doit pousser avec une force superieure a 9700 kilos pour écraser un arc d’un centimètre de largeur de ferrociment, aux points C et D.

Analyse du coût :

Plancher ou toit = πr² = π3² = 28.26 m²

Mur = 2πr(hauteur) = 2π(3)(2) = 37.5 m²

Toit : L’acier du toit s’étend le long du mur et le toit est aussi un arc.

Plancher : Pour estimer l’acier de plancher ajoutez dix pour cent pour la perte et dix pour cent pour l’acier qui se s’étend au-delà de la ligne de circonférence avant sa courbure en position verticale.

Le résultat est (1.2)πr² = le calcul de surface du sol pour l’acier. Ajoutez un peu plus pour l’arc de toit et utilisez (1.25)πr² = le calcul de surface du toit pour l’acier.

le calcul de surface du toit pour l’acier multipliée par 2 (deux couches de fil soudé) = 56.5 m². Multipliez ce chiffre par les facteurs discutés précédemment. 56,5(1,2) (plancher) + 56,5(1,25) (toit) = 138.4 ≈ 138m² de fil soudé dans le toit et le plancher. Concluez le calcul soudé de fil en ajoutant le mur.

Concluez le calcul soudé de fil en ajoutant le mur.

Il y a deux couches de fil soudé dans le mur. 37,5m² multiplié par deux = 75m². Ajoutez 10 m² pour les chevauchements et la perte de fil = 85 m².

Le total pour le fil soudé est 138m² pour le toit et le plancher plus 85m² pour le mur = 223 m² of welded wire. de fil soudé. Le prix du fil soudé par m² multiplié par 223 m² = coût total de fil soudé.

Le calcul des barres de renforcement dépend de l’espacement choisi entre les barres et la longueur d’une barre standard. Le chapitre deux utilise un espace de 30 à 45 centimètres. Six mètres sont utilisés plus loin dans ce livre comme une longueur standard. La méthode utilisée pour calculer l’acier renforcé est de visualiser un carré égal a la longueur standard d’acier renforcé. Dans cet exemple c’est un carré de six mètres avec une aire de 36m².

Dix-neuf barres créet un espacement de 33.33 centimètres sur six mètres. Cela égale un total de trente-huit barres. Divisez 38 barres par by 36 m² = 1,05 barre d’acier de renforcement par m². Ajoutez dix pour cent pour les déchets et les chevauchements et il y a 1,15 barre par m².

28.26m² (toit) + 28.26m² (plancher) + 37.5m² (mur) = 94m² (total).

1,15 barre/m² s’est multiplié par 94m² = 108 barres d’acier renforce avec un espacement de 33,33 centimètres.

Ce calcul à 45 un espace de centimètre entre les barres est de 6 m divisés par 45 centimètres, plus une barre = 14,33 barres. Multipliez-le par deux pour le total des barres = 28,66. Divisez par 36m² = .79 barre/m². Ajoutez dix pour cent = 0,9 barre/m². Multipliez-vous par la surface totale (94m²) et les égales requises 85 de barres de renforcement.

Multipliez le prix d’une barre en acier de renforcement par le nombre de barres pour calculer coût total des barres d’acier.

Le métal étiré pour l’intérieur du toit et du mur est la surface du mur plus celle du toit multipliés par leurs facteurs d’utilisation. 28,26(1,25) (toit) + 37,5(1,1) (mur) = 76,5 m².

Le béton mieux est estimé à l'épaisseur de 7,75 centimètres multipliée par la surface totale plus approximativement cinq pour cent pour la perte. Le plancher est estimé séparément et d'abord fait.

Le béton est le mieux évalué avec une épaisseur de 7,75 centimètres multipliée par l’aire totale plus approximativement cinq pour cent pour les déchets. Le plancher est évalué séparément et il est fait en premier. Un petit volume pour le joint entre le mur et le plancher est ajouté à l’évaluation du plancher. 28,26 m² (surface au sol) multipliée de 0,0775 m (épaisseur) multipliée par 1,20 = 2,60 m³.

Le toit et le mur sont (28,26 m² + 37,5 m²)(0,0775)(1,05) = 5,35 m³.

Résumé (réservoir de 60 m³:

Fil Soudé......................223 m²
Métal étiré......................76,5 m²
Fil soudé mince..............40 m²
Grillage (toit).................30 m²

Barres de renforcement....85 to 108

Béton :
plancher.........................2,6 m³
toit et mur....................5,35 m³

Autres matériaux :
Liens métalliques........................2 - 3 rolls
Etanchéité (pour l’intérieur) :
Ciment/pâte d’étanchéité...........70 - 100 kg
colle...............................12 - 16 l
Anneaux.......................3 - 5 kg
Plomberie
Charnière et verrou

Pigments colorés, pâte d’étanchéité, colle (si l’extérieur doit être coloré).
